Wielkogabarytowa obudowa owalna do tłoczni ścieków
06.07.2017
Zakład Polimerobetonów MEPROZET Sp. z o.o. dostarczył pierwszy zbiornik owalny z polimerobetonu wykonany na bazie zbiornika kołowego DN 2500 .
Zbiornik stanowi
obudowę tłoczni ścieków
.
Wymiary zbiornika [
szerokość
x
długość
x
wysokość
]:
2500 mm
x
4000 mm
x
7450 mm
Projekt i dokumentacja wykonawcza
Projekt obudowy tłoczni został uzgodniony roboczo z autorskim biurem projektów dla przedmiotowej inwestycji. Projekt ten miał uwzględniać dwa aspekty wymiarowe:
- gabaryty tłoczni ścieków wraz z instalacją przyłączeniową i odwodnieniem zęzowym
- układ rzędnych terenowych sieci kanalizacji
Powyższe dane wymiarowe wraz z gabarytami "wynikowymi" samej obudowy przedstawiono na obrazku z prawej strony ( do powiększenia ).
Ciężar projektowanej obudowy wyniósł łącznie 22 550 kg .
Znaczny ciężar zbiornika wymusił jego prefabrykację w pięciu elementach składowych (w tym płytę pokrywową z żelbetu) do montażu terenowego. Poszczególne elementy dostarczane na plac budowy przedstawiono na obrazkach w galerii niżej.
Prefabrykacja obudowy przez producenta nie obejmowała wylewki betonowej na dnie segmentu spodniego z wykonaniem rząpi do pompy zęzowej. Przedmiotowe prace wykonał inwestor(wykonawca robót) na placu budowy we własnym zakresie.

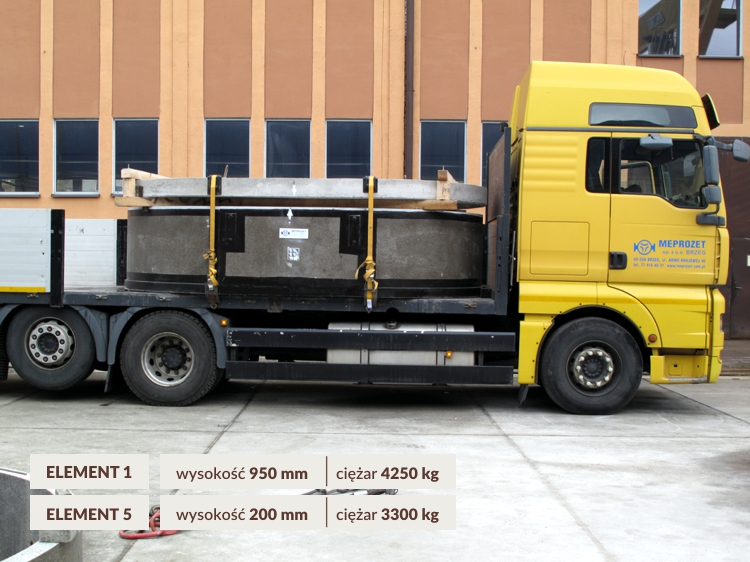

Prefabrykacja i dostawa elementów składowych na plac budowy
Widok w terenie po posadowieniu obiektu
Informacje dodatkowe
Zbiorniki owalne SOLIDKAN z polimerobetonu są prefabrykowane w trzech typoszeregach średnic bazowych (czytaj: średnic zbiorników kołowych): 1500 , 2000 , 2500 [mm]
Zobacz ofertę zbiorników owalnych SOLIDKAN
Opracowanie artykułu:
mgr inż. Radosław Dawidowicz
specjalista d/s rozwoju
