Zbiorniki owalne SOLIDKAN-O z polimerobetonu
DokumentacjaZbiorniki o przekroju owalnym z elementów polimerobetonowych
Opis techniczny

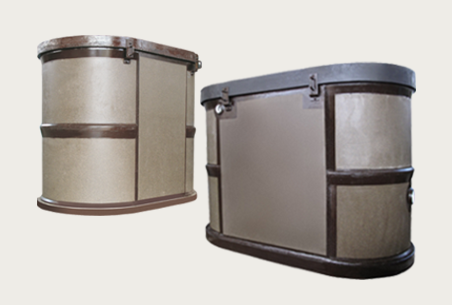

Zbiorniki owalne SOLIDKAN-O są stosowane w przypadkach, gdy wymiary zbiorników kołowych SOLIDKAN-K nie zapewniają wymaganej w projekcie pojemności lub kształtu zbiornika.
Maksymalna wysokość całkowita (projektowa) zbiorników owalnych wynosi 10m.
Zbiorniki owalne SOLIDKAN-O są prefabrykowane na bazie zbiorników kołowych o średnicach: DN1500, DN2000, DN2500. Między połowy segmentu komory zbiorników kołowych wkleja się płyty prostokątne wykonane z polimerobetonu, przez co uzyskuje się segmenty komory zbiorników o przekroju owalnym.
Elementy składowe i wymiary zbiorników
Szerokość wewnętrzna zbiorników owalnych jest identyczna jak średnica nominalna zbiorników bazowych o przekroju kołowym,
tj. 1500mm, 2000mmm lub 2500mm.
Długość wewnętrzna zbiorników owalnych jest większa (wariantowo) o 500mm, 1000mm, 1500mm lub 2000mm od ich szerokości wewnętrznej.
| Zbiornik bazowy kołowy DN1500 | 1500x2000 | 1500x2500 | 1500x3000 | 1500x3500 |
|---|---|---|---|---|
| Zbiornik bazowy kołowy DN2000 | 2000x2500 | 2000x3000 | 2000x3500 | 2000x4000 |
| Zbiornik bazowy kołowy DN2500 | 2500x3000 | 2500x3500 | 2500x4000 | 2500x4500 |
Maksymalna wysokość zbiorników dostarczanych w całości wynosi 3m dla typoszeregu produktowego 1500 i 2000,
zaś 2m dla typoszeregu produktowego 2500.
W przypadku zbiorników o większej wysokości całkowitej są one dostarczane w segmentach do montażu/sklejenia na placu budowy.
Wysokość segmentu składowego nie przekracza odpowiednio: 3m (typoszereg 1500 i 2000) oraz 2m (typoszereg 2500). W takich zbiornikach między segmenty komory wklejana jest płyta pośrednia.
Elementy składowe/konstrukcyjne zbiorników owalnych SOLIDKAN-O przedstawiono poglądowo na obrazku z prawej strony (do powiększenia)
Informacje szczegółowe odnośnie wymiarów zbiorników i ich elementów składowych zawarto w kartach katalogowych.
Karty katalogowe (podgląd)
Zbiorniki SOLIDKAN-O typoszereg 1500
Zbiorniki SOLIDKAN-O typoszereg 2000
Zbiorniki SOLIDKAN-O typoszereg 2500
Króćce wlotowe i wylotowe zbiorników
Króćce (przejścia szczelne) umożliwiają wykonanie przyłączy rurociągów do zbiornika.
Przejścia szczelne są osadzane fabrycznie w otworach wierconych w ściance zbiornika – klejone za pomocą kleju epoksydowego.
Specyfikacja robocza wykonania
Specyfikację wykonania zbiorników, tj. wymiary, ilość i średnice przejść szczelnych oraz ich usytuowanie uzgadnia się każdorazowo z Zamawiającym na podstawie dostarczonej karty zamówienia zbiornika owalnego w wariancie pierwszym (wys. do 3mb) lub w wariancie drugim (wys. powyżej 3mb)
