Studzienki kanalizacyjne SOLIDKAN z polimerobetonu

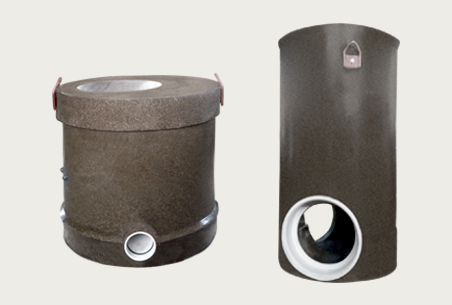

DokumentacjaStudzienki DN1000/DN1200 z elementów polimerobetonowych
Opis techniczny
Studzienki do stosowania w systemach kanalizacji deszczowej i sanitarnej.
Studzienki spełniają wymagania normy PN-EN 14636-2.
Zwieńczenie studni włazami kanałowymi okrągłymi Ø 600 mm – klasa włazu wg wymagań Zamawiającego.
Doposażenie studni stanowią stopnie złazowe w układzie drabinkowym (pojedynczym lub podwójnym) - wykonanie materiałowe stopni do uzgodnień z Zamawiającym. Alternatywnie istnieje możliwość zabudowy drabiny ze stali nierdzewnej.
Elementy składowe i typy konstrukcyjne studzienek
Elementy składowe studzienek:
- dno studzienki DN100 lub DN1200 z kinetą
- segment M-B zbiornika kołowego DN1000m lub DN1200
- płyta pokrywowa 1000/600
- płyta redukcyjna 1200/1000
- zwężka redukcyjna M-Z -1000/600
- pierścień wyrównujący
Na bazie powyższych elementów są prefabrykowane studzienki w czterech typach - prezentowane w tabeli z prawej strony.
| Typ A | studzienki DN1000 lub DN1200 bez zwężki redukcyjnej |
|---|---|
| Typ B | studzienki DN1000 ze zwężką redukcyjną |
| Typ C | studzienki DN1200 ze zwężką redukcyjną 1000/600 |
| Typ D | studzienki DN1200/DN1000 ze zwężką redukcyjną 1000/600 |
Rysunki zestawieniowe elementów dla poszczególnych typów studzienek zawierają karty katalogowe.
Kinety studzienek

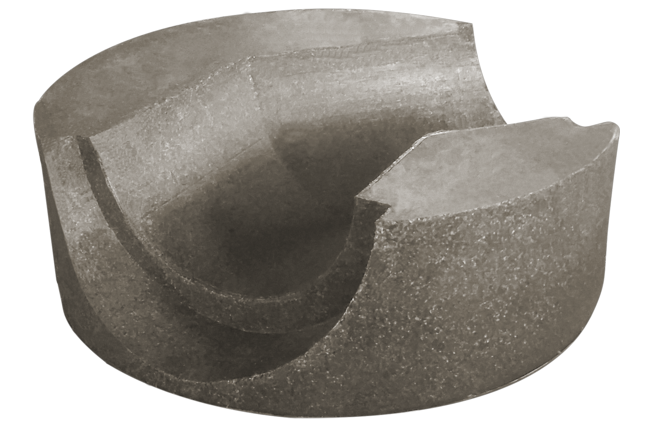

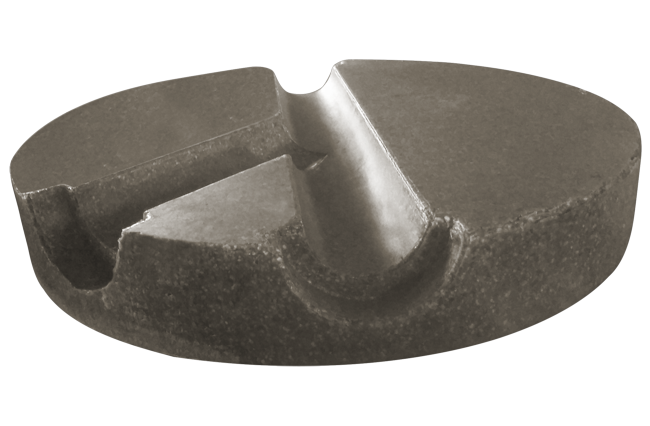

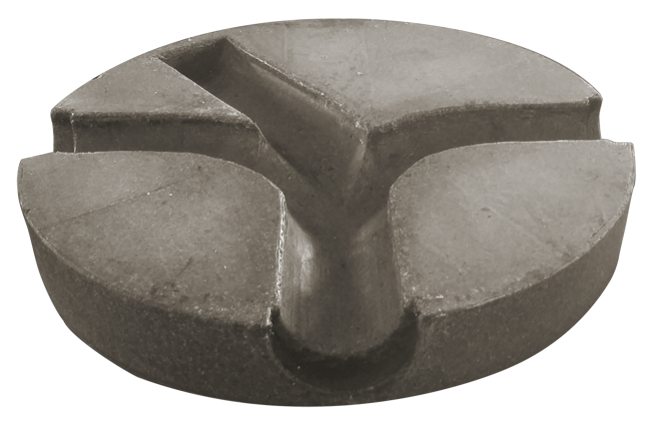

Geometria kinet (ilość i średnice wlotów, kształt/średnice kanałów) zgodna ze specyfikacją Zamawiającego. Przykłady kinet po prefabrykacji pokazano w galerii niżej (kliknij).
Karty katalogowe (podgląd)
Studzienki SOLIDKAN _ typ A
Studzienki SOLIDKAN _ typ B
Studzienki SOLIDKAN _ typ C
Studzienki SOLIDKAN _ typ D
Króćce wlotowe i wylotowe studzienek
Króćce wlotowe i wylotowe wykonane odpowiednio do uzgodnień geometrii kinet z uwzględnieniem wykonania materiałowego rurociągów przyłączy.
Specyfikacja robocza studzienek
Specyfikację wykonania studzienek, tj. wymiary zewnętrzne, gemetrię kinety i wyposażenie uzgadnia się każdorazowo z Zamawiającym na podstawie dostarczonej karty zamówienia studzienki.
