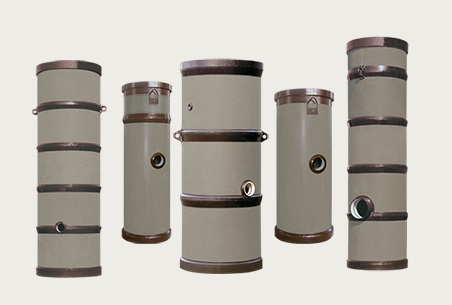

Zbiorniki kołowe SOLIDKAN-K z polimerobetonu
Zbiorniki o przekroju kołowym z elementów polimerobetonowych
Opis techniczny
Zbiorniki o przekroju kołowym SOLIDKAN-K są prefabrykowane w następujących średnicach wewnętrznych:
| DN800 | DN1000 | DN1200 |
| DN1500 | DN2000 | DN2500 |
Maksymalna wysokość całkowita (projektowa) zbiorników kołowych SOLIDKAN-K wynosi 10m.
Wyróżnia się dwa typy wykonań zbiorników kołowych SOLIDKAN-K: wersja nieprzejazdowa SN i wersja przejazdowa SP .
Charakterystykę kompletnych zbiorników oraz ich elementów składowych przedstawiono w rozdziałach niżej.
Prefabrykowane elementy składowe zbiorników
Płyty denne (ozn. M-D)
Płyty (podstawy) kształtu kołowego wykonane z polimerobetonu.
Segmenty komory roboczej (ozn. M-K lub M-B)
Segmenty kształtu walcowego wykonywane z polimerobetonu.
Płyty pokrywowe (ozn. M-P)
Płyty wykonywane z polimerobetonu – wyjątek stanowią tu płyty pokrywowe zbiorników DN2000 i DN2500 (żelbeton)
Wymiary elementów zawarto w kartach katalogowych
Typy konstrukcyjne zbiorników
| Typ | Miejsce lokalizacji / posadowienia | Wytrzymałość płyt pokrywowych na obciążenie pionowe |
|---|---|---|
| SN | teren nieobciążony ruchem kołowym i pieszym | ≥ 15 kN |
| SP | teren obciążony ruchem kołowym i pieszym | ≥ 300 kN |
Karty katalogowe (podgląd)
Króćce wlotowe i wylotowe zbiorników
Króćce (przejścia szczelne) umożliwiają wykonanie przyłączy rurociągów do zbiornika. Przejścia szczelne są osadzane fabrycznie w otworach wierconych w ściance zbiornika – klejone za pomocą kleju epoksydowego.
Specyfikacja robocza wykonania
Specyfikację wykonania zbiornika, tj. wymiary, typ, ilość i średnice przejść szczelnych oraz ich usytuowanie uzgadnia się każdorazowo z Zamawiającym na podstawie dostarczonej karty zamówienia zbiornika kołowego.
