Inspekcja segmentu montażowego zbiornika SOLIDKAN DN 2500 przed wysyłką na plac budowy.
Logistyka dostaw zbiorników kołowych DN 2500
Zbiorniki kołowe DN 2500 stawiają szczególne wymagania w zakresie logistyki dostaw na plac budowy. Wynika to zarówno z gabarytów zewnętrznych, jak również wagi kompletnych zbiorników oraz ich elementów składowych h do montażu terenowego
Powyższe jest uwzględnianie na etapie sporządzania przez producenta dokumentacji wykonawczej zbiornika (w porozumieniu z Zamawiającym). Dokumentacja określa ewentualny podział zbiornika na elementy składowe, które nie powodują trudności z ich prefabrykacją i dostawą. Przedmiotowe elementy po sklejeniu na placu budowy tworzą konstrukcję monolityczną zbiornika.
Szacunkowa waga zbiorników kompletnych i ich elementów (wyk. przejazdowe SP)
| Wysokość całk. Hc | Waga | Wysokość całk. Hc | Waga | |
| [ mm ] | [ kg ] | [ mm ] | [ kg ] | |
| 2000 | 7060 | 3600 | 9750 | |
| 2200 | 7400 | 3800 | 10080 | |
| 2400 | 7730 | 4000 | 10420 | |
| 2600 | 8070 | 4200 | 10760 | |
| 2800 | 8400 | 4400 | 11090 | |
| 3000 | 8740 | 4600 | 11430 | |
| 3200 | 9080 | 4800 | 11760 | |
| 3400 | 9410 | 5000 | 12100 |
| Nazwa elementu | Wykonanie materiał. | Wys. H | Waga |
| [ mm ] | [ kg ] | ||
| płyta denna Ø 2710mm | polimero beton | 120 | 1590 |
| segment komory Ø 2680mm | polimero beton | 1000 | 1680 |
| płyta ( * ) pokrywowa Ø 2710mm | żelbet | 200 | 2630 |
| ( * ) z otworem włazowym okrągłym Ø 800mm – inne otwory do uzgodnień roboczych | |||
Zbiorniki z wagami wyróżnionymi w tabeli wyżej brązowymi i polami są dostarczane w całości (waga ok. 8000 kg).
Pozostałe zbiorniki są dostarczane w częściach (dwóch/trzech) do montażu terenowego.
W porozumieniu z Zamawiającym odrębny element do montażu stanowić może każdorazowo płyta pokrywowa z żelbetu.
Możliwości zastosowań zbiorników kołowych DN 2500
Podstawowe wykorzystanie zbiorników: komory robocze przepompowni ścieków, obudowy tłoczni ścieków.
Zbiorniki DN 2500 charakteryzuje duża retencja przy relatywnie małych ich wysokościach, a więc małym zagłębieniu w gruncie.
Powyższy fakt , przy uwzględnieniu właściwości materiałowych polimerobetonu, przesądza o celowości wykorzystaniu tych zbiorników również jako zbiorników ściekowych bez odpływu.

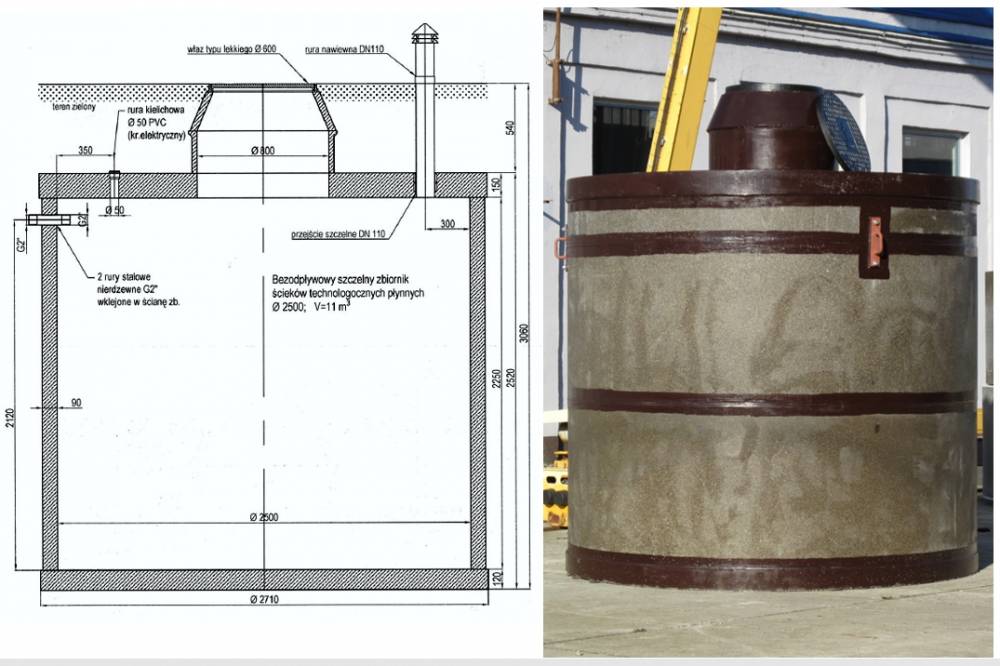

Przykład realizacji takiego zbiornika na ścieki technologiczne przedstawiono na obrazku z prawej strony (do powiększenia). Retencja całkowita zbiornika wynosi 11 m 3 .
Opracowanie artykułu:
mgr inż. Radosław Dawidowicz
specjalista d/s rozwoju
